फाइबर ऑप्टिक केबल 12कोर 24कोर 48कोर SM G652D बाहरी व्यास 7.0 मिमी स्टील तार पीई काले शीथ फाइबर केबल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TTI |
| प्रमाणन: | CE, ROHS |
| मॉडल संख्या: | GYXTW फाइबर ऑप्टिक केबल |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक पैकेज (Surport OEM / ODM) |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, , , |
| आपूर्ति की क्षमता: | 10000 टुकड़े |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | GYXTW फाइबर ऑप्टिकल केबल | आवेदन: | हवाई, प्रत्यक्ष दफन, वाहिनी |
|---|---|---|---|
| रंग: | काला | सामग्री: | पी.ई |
| फाइबर का प्रकार: | G652D | फाइबर की गिनती: | 2-24 करोड़ |
| तरंगदैर्ध्य: | 1310nm या 1550nm | शक्ति सदस्य: | इस्पात तार |
| प्रयोग: | एफटीटीएक्स | लम्बाई: | अनुकूलित |
| गुणवत्ता नियंत्रण: | शिपिंग से पहले 100% परीक्षण | पैकेज: | लकड़ी का राम |
| प्रमुखता देना: | 7.0 मिमी फाइबर ऑप्टिक केबल,24 कोर फाइबर ऑप्टिक केबल,48 कोर फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण
फाइबर ऑप्टिक केबल 12कोर 24कोर 48कोर SM G652D बाहरी व्यास 7.0 मिमी स्टील तार पीई काले शीथ फाइबर केबल

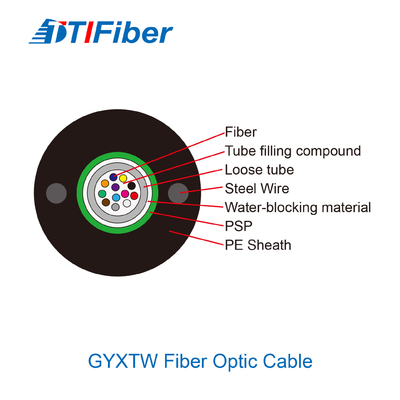

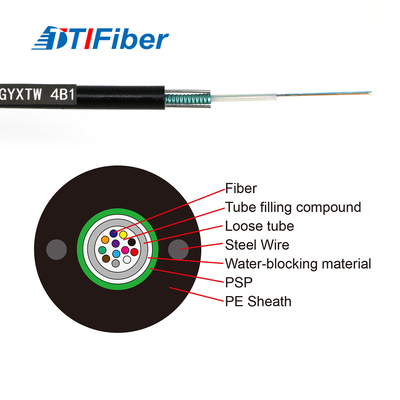

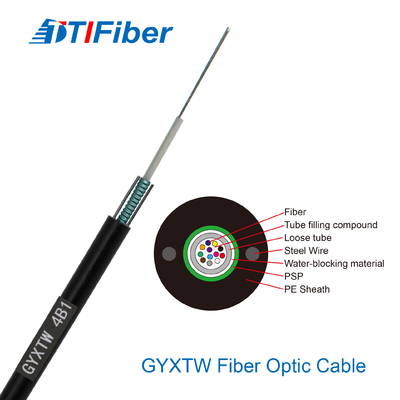

1विनिर्देश:
फाइबर, 250μm, उच्च मॉड्यूल प्लास्टिक से बने एक ढीले ट्यूब में स्थित हैं।
ट्यूबों को पानी प्रतिरोधी भरने वाले यौगिक से भरा जाता है।
ट्यूब लहराती स्टील टेप की एक परत के साथ लंबवत रूप से लपेटा जाता है। लहराती स्टील के बीच
स्टील टेप और ढीली ट्यूब पानी अवरुद्ध सामग्री केबल कॉम्पैक्ट रखने के लिए लागू किया जाता है
स्टील टेप के दोनों किनारों पर दो समानांतर स्टील के तार लगाए जाते हैं।
केबल पीई शीट के साथ पूरा किया गया है।
| पद | विनिर्देश | |
| फाइबर की संख्या | 2 ~ 24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm±15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली नली | आयाम | 2.10mm±0.05mm |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी |
| सामग्री | स्टील | |
| बाहरी जैकेट | आयाम | 8.0mm±0.1mm |
| सामग्री | पीई | |
| रंग | काला | |
2विशेषताएं:
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति वाली ढीली नली जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित
क्रश प्रतिरोध और लचीलापन
पीएसपी बढ़ाकर नमी प्रतिरोधी
दो समानांतर इस्पात तारों से तन्य शक्ति सुनिश्चित होती है
छोटा व्यास, हल्का वजन और अनुकूल स्थापना
भंडारण/प्रचालन तापमानः -40°C~+70°C
3आवेदनः
- बार-बार बिजली गिरने का क्षेत्र और विरोधी विद्युत क्षेत्र: मेट्रो, सुरंग
- लंबी दूरी के संचार: स्थानीय ट्रंक नेटवर्क और उपयोगकर्ता नेटवर्क
- नलिका और प्रत्यक्ष दफन आवेदन
- कठोर वातावरण
| पद | विनिर्देश | |
| फाइबर की संख्या | 2 ~ 24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm±15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली नली | आयाम | 2.10mm±0.05mm |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी |
| सामग्री | स्टील | |
| बाहरी जैकेट | आयाम | 8.0mm±0.1mm |
| सामग्री | पीई | |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएं
| पद | एक होना | विनिर्देश |
| तनाव (लंबी अवधि) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश (अल्पकालिक) | एन/10 सेमी | 1000 |
| न्यूनतम झुकने की त्रिज्या (गतिशील) | मिमी | 20D |
| न्यूनतम झुकने की त्रिज्या (स्थिर) | मिमी | 10D |
| स्थापना तापमान | °C | -20~+60 |
| परिचालन तापमान | °C | -40~+70 |
| भंडारण तापमान | °C | -40~+70 |
तकनीकी पैरामीटर
| फाइबर की संख्या | केबल व्यास (मिमी) | केबल वजन (किलो/किमी) |
तन्य शक्ति लम्बा/छोटा अवधि (एन) |
क्रश प्रतिरोध लम्बा/छोटा अवधि (एन/100 मिमी) |
झुकाना त्रिज्या स्थिर/गतिशील (मिमी) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 से 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| ट्रांसमिशन विशेषताएं | |||||
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
अधिकतम क्षीणन (dB/km) (+20°C) |
850 एनएम | 3.0 | 3.3 | ||
| 1300 एनएम | 1.0 | 1.0 | |||
| 1310 एनएम | 0.36 | 0.4 | |||
| 1550 एनएम | 0.24 | 0.23 | |||
| केबल कट-ऑफ तरंग दैर्ध्य (nm) | ≤1260 | ≤1450 |
|
||

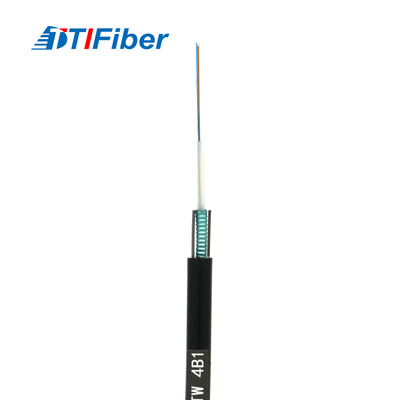

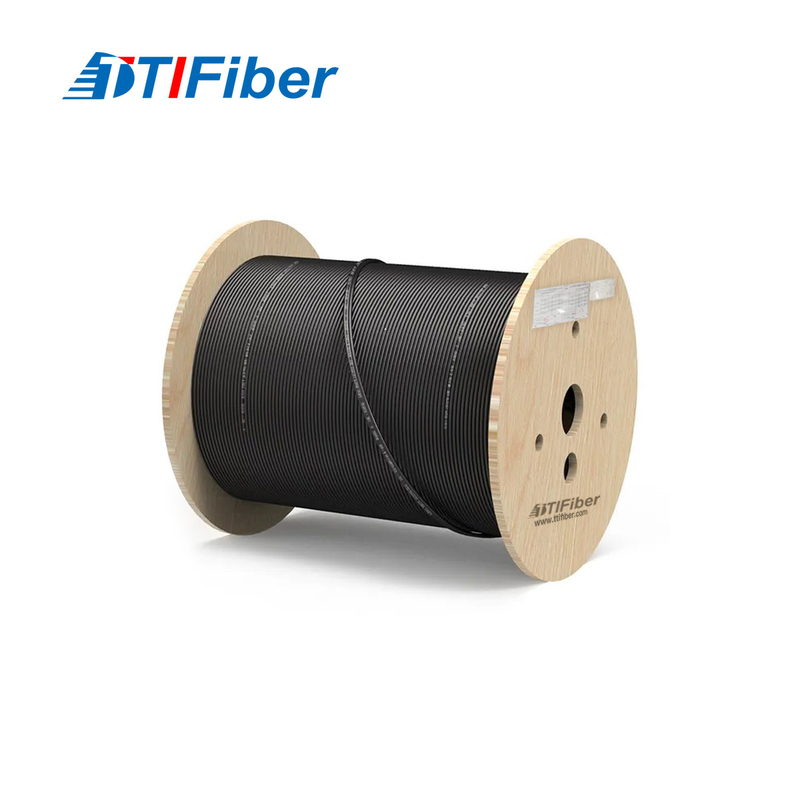

4उत्पाद चित्र:
