हवाई फाइबर ऑप्टिक आउटडोर केबल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TTI Fiber |
| प्रमाणन: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| मॉडल संख्या: | एडीएस |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 |
|---|---|
| मूल्य: | विनिमय योग्य |

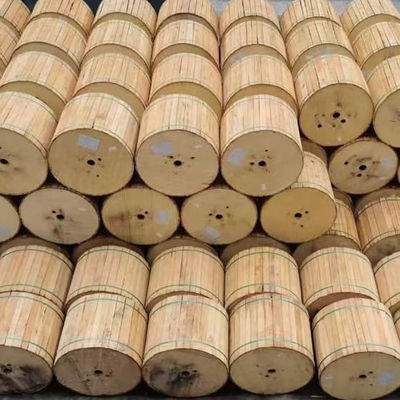

| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1 किमी/ड्रम या अन्य पैकेज लंबाई अनुकूलित |
|
विस्तार जानकारी |
|||
| रंग: | काला, आमतौर पर काला रंग, नीला या अन्य, एक्वा, पीला | सामग्री: | ग्राहक के अनुरोध पर उपलब्ध, पीवीसी |
|---|---|---|---|
| फाइबर प्रकार: | G652D, G657A2, सिंगल मोड या मल्टी मोड, G657, सिंगल मोड फाइबर | आवेदन: | FTTH, आउटडोर, एरियल, बख्तरबंद आउटडोर ऑप्टिक फाइबर केबल, ऑडियो सिग्नल ट्रांसमिशन |
| प्रमाणन: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | कंडक्टरों की संख्या: | ≥ 10, 2, 6 |
| प्रकार: | कोएक्सियल, एफटीटीएच 24 कोर ऑप्टिकल फाइबर केबल, प्रोफेशनल फाइबर ऑप्टिक एसएमए कनेक्टर, नंगे ऑप्टिकल फा | प्रोडक्ट का नाम: | फाइबर ऑप्टिक लॉन्च केबल, FTTH ड्रॉप केबल, 2Core FTTH सिंगल मोड इनडोर/आउटडोर फाइबर ऑप्टिक, बख्तरबंद 2 |
| फाइबर गिनती: | 2 कोर, 2/4/6/8/12 कोर, 1-144 कोर, 1 कोर, 1/2/4 कोर | लंबाई: | आपकी आवश्यकता के अनुसार, 1 किमी, 2 किमी या अन्य की आवश्यकता है |
| जैकेट सामग्री: | LSZH, PVC, PE, TPU, PVC/LSZH | परिचालन तापमान: | -55 ~ + 85 ° C, -20 ℃ से 70 ℃, -40 ° C से + 70 ° C |
| पैकेट: | प्लास्टिक बैग, कार्टन, 1 किमी/रोल | म्यान: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| केबल व्यास: | 0.25 मिमी, 2.2 ± 0.07 | ताकत सदस्य: | स्टील वायर, मेटालिक वायर, एफआरपी |
| नाम: | FTTH ड्रॉप केबल आउटडोर फाइबर ऑप्टिकल केबल, फाइबर ऑप्टिक पैचकॉर्ड | सदस्य को मजबूत करना: | एफआरपी या स्टील 0.4 मिमी/0.45 मिमी/0.5 मिमी, 1 स्टील वायर+ 2 एफआरपी |
| प्रमुखता देना: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
उत्पाद विवरण
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 फाइबर ऑप्टिक आउटडोर केबल हवाई नलिका भूमिगत पीई ब्लैक बख्तरबंद ऑप्टिक केबल
आउटडोर एफटीटीएच फाइबर ऑप्टिक केबल ADSS 2 4 6 8 12 24 48 72 96 कोर स्पैन एरियल फाइबर ऑप्टिक केबल
उत्पाद विनिर्देश
रंगःकाला, आमतौर पर काला रंग, नीला या अन्य, एक्वा, पीला
सामग्रीःग्राहक के अनुरोध पर उपलब्ध, पीवीसी
फाइबर का प्रकार:G652D, G657A2, सिंगल मोड या मल्टी मोड, G657, सिंगल मोड फाइबर
आवेदनःएफटीटीएच, आउटडोर, एरियल, बख्तरबंद आउटडोर फाइबर ऑप्टिक केबल, ऑडियो सिग्नल ट्रांसमिशन
प्रमाणीकरणःआईएसओ9001, आरओएचएस, सीई, सीई और आरओएचएस, आईएसओ9001/सीई/आरओएचएस
कंडक्टरों की संख्याः≥ 10, 2, 6
प्रकारःसमाक्षीय, FTTH 24 कोर ऑप्टिकल फाइबर केबल, पेशेवर विनिर्माण ऑप्टिकल फाइबर स्मा कनेक्टर, नंगे ऑप्टिकल फाइबर, सिंगल-मोड या मल्टी-मोड
उत्पाद का नामःफाइबर ऑप्टिक लॉन्च केबल, एफटीएच ड्रॉप केबल, 2 कोर एफटीएच एकल मोड इनडोर/आउटडोर फाइबर ऑप्टिक, बख्तरबंद 2 कोर फील्ड ऑप्टिकल फाइबर केबल विधानसभा फील्ड ऑपरेशन के लिए, 1 2 4 कोर फाइबर ऑप्टिक ड्रॉप केबल
फाइबर की संख्या:2 कोर, 2/4/6/8/12 कोर, 1-144 कोर, 1 कोर, 1/2/4 कोर
लम्बाईःअपने आवश्यक के रूप में, 1KM, 2KM या अन्य आवश्यकताओं
जैकेट सामग्रीःएलएसजेडएच, पीवीसी, पीई, टीपीयू, पीवीसी/एलएसजेडएच
ऑपरेटिंग तापमानः-55~+85°C, -20°C से 70°C, -40°C से +70°C
पैकेजःप्लास्टिक बैग, कार्टन, 1 किमी/रोल
शीथ:एमडीपीई/एचडीपीई, प्लिनम, एलएसजेडएच, पीवीसी, आदि
केबल का व्यासः0.25 मिमी, 2.2±0.07
शक्ति सदस्य:स्टील तार, धातु तार, एफआरपी
नामःएफटीएच ड्रॉप केबल आउटडोर फाइबर ऑप्टिकल केबल, फाइबर ऑप्टिक पैच कॉर्ड
मजबूत सदस्यःएफआरपी या स्टील 0.4 मिमी/0.45 मिमी/0.5 मिमी, 1 स्टील तार + 2 एफआरपी
उत्पाद का वर्णन
एडीएसएस ऑप्टिकल फाइबर केबल की संरचना ढीली ट्यूब परत स्ट्रैंड्ड संरचना को अपनाती है, 250μm फाइबर को उच्च मॉड्यूल सामग्री से बने ढीले ट्यूब में रखा जाता है,और ढीली ट्यूब जलरोधक यौगिक से भरा हैढीली ट्यूब (और भरने की रस्सी) को एक कॉम्पैक्ट केबल कोर बनाने के लिए गैर धातु केंद्रीय सुदृढीकरण कोर (एफआरपी) के चारों ओर घुमाया जाता है,और केबल कोर के अंतराल पानी अवरुद्ध मलहम के साथ भरा जाता हैकेबल कोर को पॉलीइथिलीन (पीई) के आंतरिक आवरण के साथ बाहर निकाला जाता है, फिर सुदृढीकरण के लिए अरामिड के साथ घुमाया जाता है, और अंत में पॉलीइथिलीन (पीई) बाहरी आवरण या एटी बाहरी आवरण के साथ बाहर निकाला जाता है।
एडीएसएस ऑप्टिकल केबल का डिजाइन विद्युत लाइनों की वास्तविक स्थिति को पूरी तरह से ध्यान में रखता है और उच्च वोल्टेज ट्रांसमिशन लाइनों के विभिन्न स्तरों के लिए उपयुक्त है।10kV और 35kV बिजली लाइनों के लिए पॉलीइथिलीन (पीई) शीट का उपयोग किया जा सकता है110kV और 220kV बिजली लाइनों के लिए, विद्युत क्षेत्र की ताकत के वितरण की गणना करके ऑप्टिकल केबल के लटकन बिंदु को निर्धारित किया जाना चाहिए, और बाहरी शीट का उपयोग किया जाना चाहिए।उसी समय, अरामाइड फाइबर की खुराक और सही स्ट्रैंडिंग प्रक्रिया को विभिन्न स्पैन की आवेदन आवश्यकताओं को पूरा करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।
विशेषताएं
- छोटे केबल व्यास (खराब मौसम के लिए अनुकूल), हल्के वजन, 100 मीटर की अवधि, टॉवर पर कम संलग्न भार।
- गैर धातु संरचना, अच्छा इन्सुलेशन, बिजली विरोधी।
- उत्कृष्ट उत्पादन तकनीक, अरामीड यार्न के लिए समान बल, बेहतर तनाव लचीलापन के साथ।
विशेषताएं
यह लगातार खड़ा किया जा सकता है. जीवन प्रत्याशा 30 साल से अधिक है.
एटी शीथ का प्रयोग, बेहतर ट्रैकिंग प्रतिरोध प्रदर्शन, हल्का वजन, छोटे केबल व्यास, बर्फ और हवा के प्रभाव को कम करता है, और बड़े स्पैन के साथ टॉवर और समर्थन पर भार कम होता है।
इसमें उत्कृष्ट तन्यता गुण और तापमान विशेषताएं हैं।
मौसम की परिस्थितियों के अनुकूल
| मौसम की स्थिति | ए | बी | सी | D |
|---|---|---|---|---|
| हवा की गति ((m/s) | 25 | 35 | 10 | 10 |
| आइसिंग (m/s) | 0 | 0 | 5 | 10 |
| अतिरिक्त भार ((एन/एम) | 0.7 | 0.7 | 2.5 | 4.4 |
ऑप्टिकल विशेषताएं
| पद | जी.652 | जी.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| क्षीणन @850nm | ≤3.0dB/किमी | ≤3.2dB/किमी | ||
| क्षीणन @1300nm | ≤1.0dB/किमी | ≤1.2dB/किमी | ||
| क्षीणन @1310nm | ≤0.36dB/किमी | ≤0.40dB/किमी | ||
| क्षीणन @1550nm | ≤0.22dB/किमी | ≤0.23dB/किमी | ||
| बैंडविड्थ @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| बैंडविड्थ @ 1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| संख्यात्मक एपर्चर | 0.200±0.015NA | 0.275±0.015NA | ||
| केबल कट-ऑफ तरंग दैर्ध्य | ≤1260 मिमी | ≤1450 मिमी |
संरचनात्मक मापदंड
| संदर्भ व्यास ((मिमी) | आरटीएस (केएन) | MAT ((kN) | खिंचाव तत्व का अनुभागीय क्षेत्रफल ((mm2) | लोच के मॉड्यूल ((kN/mm2) | थर्मल विस्तार गुणांक ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
स्पैन अनुकूलन क्षमता
| अवधि (m) मौसम संबंधी परिस्थितियों के अनुकूल | वजन (किग्रा/किमी) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | पीईः 117, एटीः 124 |
| A: 230, B: 150, C: 200, D: 150 | पीईः 121, एटीः 129 |
| A: 300, B: 200, C: 290, D: 200 | पीईः 126, एटीः 134 |
| A: 370, B: 250, C: 350, D: 250 | पीईः 133, एटीः 141 |
| A: 420, B: 280, C: 400, D: 280 | पीईः 138, एटीः 145 |
| A: 480, B: 320, C: 460, D: 320 | पीईः 145, एटीः 153 |
| A: 570, B: 380, C: 550, D: 380 | पीईः 155, एटीः 163 |
| A: 670, B: 460, C: 650, D: 460 | पीईः 163, एटीः 171 |
| A: 750, B: 530, C: 750, D: 510 | पीईः 177, एटीः 186 |
| A: 800, B: 560, C: 800, D: 560 | पीईः 182, एटीः 191 |
| A: 880, B: 650, C: 880, D: 650 | पीईः 195, एटीः 204 |
