आउटडोर FTTH फाइबर ऑप्टिक केबल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TTI Fiber |
| प्रमाणन: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| मॉडल संख्या: | एडीएस |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1 किमी/ड्रम या अन्य पैकेज लंबाई अनुकूलित |
|
विस्तार जानकारी |
|||
| रंग: | काला, आमतौर पर काला रंग, नीला या अन्य, एक्वा, पीला | सामग्री: | ग्राहक के अनुरोध पर उपलब्ध, पीवीसी |
|---|---|---|---|
| फाइबर प्रकार: | G652D, G657A2, सिंगल मोड या मल्टी मोड, G657, सिंगल मोड फाइबर | आवेदन: | FTTH, आउटडोर, एरियल, बख्तरबंद आउटडोर ऑप्टिक फाइबर केबल, ऑडियो सिग्नल ट्रांसमिशन |
| प्रमाणन: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | कंडक्टरों की संख्या: | ≥ 10, 2, 6 |
| प्रकार: | कोएक्सियल, एफटीटीएच 24 कोर ऑप्टिकल फाइबर केबल, प्रोफेशनल फाइबर ऑप्टिक एसएमए कनेक्टर, नंगे ऑप्टिकल फा | प्रोडक्ट का नाम: | फाइबर ऑप्टिक लॉन्च केबल, FTTH ड्रॉप केबल, 2Core FTTH सिंगल मोड इनडोर/आउटडोर फाइबर ऑप्टिक, बख्तरबंद 2 |
| फाइबर गिनती: | 2 कोर, 2/4/6/8/12 कोर, 1-144 कोर, 1 कोर, 1/2/4 कोर | लंबाई: | आपकी आवश्यकता के अनुसार, 1 किमी, 2 किमी या अन्य की आवश्यकता है |
| जैकेट सामग्री: | LSZH, PVC, PE, TPU, PVC/LSZH | परिचालन तापमान: | -55 ~ + 85 ° C, -20 ℃ से 70 ℃, -40 ° C से + 70 ° C |
| पैकेट: | प्लास्टिक बैग, कार्टन, 1 किमी/रोल | म्यान: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| केबल व्यास: | 0.25 मिमी, 2.2 ± 0.07 | ताकत सदस्य: | स्टील वायर, मेटालिक वायर, एफआरपी |
| नाम: | FTTH ड्रॉप केबल आउटडोर फाइबर ऑप्टिकल केबल, फाइबर ऑप्टिक पैचकॉर्ड | सदस्य को मजबूत करना: | एफआरपी या स्टील 0.4 मिमी/0.45 मिमी/0.5 मिमी, 1 स्टील वायर+ 2 एफआरपी |
| प्रमुखता देना: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
उत्पाद विवरण
| विशेषता | मूल्य |
|---|---|
| रंग | काला, आमतौर पर काला रंग, नीला या अन्य, एक्वा, पीला |
| सामग्री | ग्राहक के अनुरोध पर उपलब्ध, पीवीसी |
| फाइबर प्रकार | G652D, G657A2, सिंगल मोड या मल्टी मोड, G657, सिंगल मोड फाइबर |
| अनुप्रयोग | FTTH, आउटडोर, एरियल, बख़्तरबंद आउटडोर ऑप्टिक फाइबर केबल, ऑडियो सिग्नल ट्रांसमिशन |
| प्रमाणीकरण | ISO9001, ROHS, CE, CE और ROHS, ISO9001/CE/ROHS |
| कंडक्टरों की संख्या | ≥ 10, 2, 6 |
| प्रकार | कोएक्सियल, FTTH 24 कोर ऑप्टिकल फाइबर केबल, पेशेवर निर्माता फाइबर ऑप्टिक SMA कनेक्टर, नंगे ऑप्टिकल फाइबर, सिंगल-मोड या मल्टी-मोड |
| उत्पाद का नाम | फाइबर ऑप्टिक लॉन्च केबल, ftth ड्रॉप केबल, 2core FTTH सिंगल मोड इनडोर/आउटडोर फाइबर ऑप्टिक, फील्ड ऑपरेशन के लिए बख़्तरबंद 2 कोर फील्ड ऑप्टिकल फाइबर केबल असेंबली, 1 2 4 कोर फाइबर ऑप्टिक ड्रॉप केबल |
| फाइबर गणना | 2 कोर, 2/4/6/8/12 कोर, 1-144 कोर, 1 कोर, 1/2/4 कोर |
| लंबाई | आपकी आवश्यकता के अनुसार, 1KM, 2KM या अन्य आवश्यकताएं |
| जैकेट सामग्री | LSZH, PVC, PE, TPU, PVC/LSZH |
| ऑपरेटिंग तापमान | -55~+85°C, -20℃ से 70℃, -40°C से + 70°C |
| पैकेज | प्लास्टिक बैग, कार्टन, 1km/रोल |
| म्यान | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| केबल व्यास | 0.25MM, 2.2±0.07 |
| शक्ति सदस्य | स्टील वायर, मेटैलिक वायर, FRP |
| नाम | ftth ड्रॉप केबल आउटडोर फाइबर ऑप्टिकल केबल, फाइबर ऑप्टिक पैचकार्ड |
| मजबूत सदस्य | FRP या स्टील 0.4mm/0.45mm/0.5mm, 1 स्टील वायर+ 2 FRP |
आउटडोर FTTH फाइबर ऑप्टिक केबल ADSS 2 4 6 8 12 24 48 72 96 कोर स्पैन एरियल फाइबर ऑप्टिकल केबल

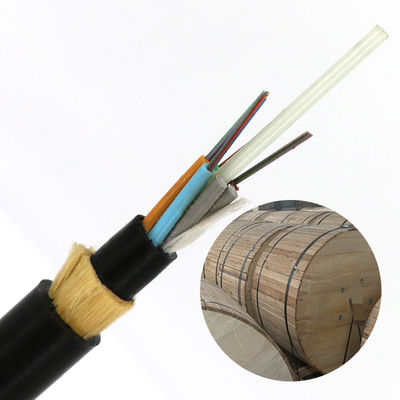

ADSS ऑप्टिकल फाइबर केबल की संरचना ढीली ट्यूब परत फंसे संरचना को अपनाती है, 250µm फाइबर को उच्च मापांक सामग्री से बनी एक ढीली ट्यूब में रखा जाता है, और ढीली ट्यूब को वाटरप्रूफ कंपाउंड से भरा जाता है। ढीली ट्यूब (और भरने वाली रस्सी) को गैर-धातु केंद्रीय सुदृढीकरण कोर (FRP) के चारों ओर घुमाया जाता है ताकि एक कॉम्पैक्ट केबल कोर बन सके, और केबल कोर के अंतर को पानी अवरुद्ध मरहम से भरा जाता है। केबल कोर को पॉलीइथिलीन (PE) आंतरिक म्यान के साथ बाहर निकाला जाता है, फिर सुदृढीकरण के लिए अरामिड के साथ घुमाया जाता है, और अंत में पॉलीइथिलीन (PE) बाहरी म्यान या AT बाहरी म्यान के साथ बाहर निकाला जाता है।
ADSS ऑप्टिकल केबल का डिज़ाइन बिजली लाइनों की वास्तविक स्थिति पर पूरी तरह से विचार करता है और विभिन्न स्तरों की उच्च-वोल्टेज ट्रांसमिशन लाइनों के लिए उपयुक्त है। पॉलीइथिलीन (PE) म्यान का उपयोग 10kV और 35kV पावर लाइनों के लिए किया जा सकता है; 110kV और 220kV पावर लाइनों के लिए, ऑप्टिकल केबल के हैंगिंग पॉइंट को विद्युत क्षेत्र की ताकत के वितरण की गणना करके निर्धारित किया जाना चाहिए, और एट बाहरी म्यान का उपयोग किया जाना चाहिए। साथ ही, विभिन्न स्पैन की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अरामिड फाइबर की खुराक और उत्तम स्ट्रैंडिंग प्रक्रिया को सावधानीपूर्वक डिज़ाइन किया गया है।
- छोटे केबल व्यास (खराब जलवायु के लिए अनुकूल), हल्का वजन, 100 मीटर स्पैन, टावर पर कम संलग्न भार।
- गैर-धातु संरचना, अच्छा इन्सुलेशन, एंटी-थंडर।
- उत्कृष्ट उत्पादन तकनीक, अरामिड यार्न के लिए भी बल, बेहतर तनाव लचीलापन के साथ।
| मौसम की स्थिति | ए | बी | सी | डी |
|---|---|---|---|---|
| हवा की गति(m/s) | 25 | 35 | 10 | 10 |
| बर्फ जमना(m/s) | 0 | 0 | 5 | 10 |
| अतिरिक्त भार(N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
| आइटम | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| क्षीणन @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| क्षीणन @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| क्षीणन @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| क्षीणन @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| बैंडविड्थ @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| बैंडविड्थ @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| संख्यात्मक छिद्र | 0.200±0.015NA | 0.275±0.015NA | ||
| केबल कट-ऑफ तरंग दैर्ध्य | ≤1260mm | ≤1450mm |
| संदर्भ व्यास(मिमी) | RTS (kN) | MAT(kN) | तन्य तत्व का अनुभागीय क्षेत्र(मिमी²) | लोच का मापांक(kN/mm²) | थर्मल विस्तार का गुणांक(10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
| स्पैन(m) मौसम संबंधी स्थितियों के अनुकूल | वजन (किग्रा/किमी) |
|---|---|
| ए: 160, बी: 100, सी: 140, डी: 100 | PE: 117, AT: 124 |
| ए: 230, बी: 150, सी: 200, डी: 150 | PE: 121, AT: 129 |
| ए: 300, बी: 200, सी: 290, डी: 200 | PE: 126, AT: 134 |
| ए: 370, बी: 250, सी: 350, डी: 250 | PE: 133, AT: 141 |
| ए: 420, बी: 280, सी: 400, डी: 280 | PE: 138, AT: 145 |
| ए: 480, बी: 320, सी: 460, डी: 320 | PE: 145, AT: 153 |
| ए: 570, बी: 380, सी: 550, डी: 380 | PE: 155, AT: 163 |
| ए: 670, बी: 460, सी: 650, डी: 460 | PE: 163, AT: 171 |
| ए: 750, बी: 530, सी: 750, डी: 510 | PE: 177, AT: 186 |
| ए: 800, बी: 560, सी: 800, डी: 560 | PE: 182, AT: 191 |
| ए: 880, बी: 650, सी: 880, डी: 650 | PE: 195, AT: 204 |
